XVL Studio シリーズ

XVL Studio VR オプション

製造現場で使える VR が誕生!

製品概要

製造現場で使える VR

大容量 3D データを利用したデジタル VR 検証ソリューション 「XVL Studio VR オプション」(通称:XVL VR)は、XVL データをそのまま VRで 表示、実機作成前の事前検証を一層促進します。

従来の VR システムでは、大規模 3D データを扱えない、VR 用に 3D モデルを簡略化する作業が必要など、VR を 「製造現場」 で活用するには課題がありました。XVL VR では、VR 用のデータ準備や加工は必要ありません。既にある XVL データをそのまま、VR 検証に利用できます。

対象業務

設計部門での図面レビュー、生産技術部門での組立検証および生産設備検証、製造部門での作業トレーニング、営業ツールなど

特長

大容量 3D データの XVLを “ そのまま ” VR で利用

XVL VR は XVL Studio Standard または XVL Studio Pro のオプションとして提供。

VR 用にデータ変換せずに、XVL Studio から直接 VR 検証を開始できます。従来のディスプレイ上での検証と、VR による検証を交互に切り替て実施できます。

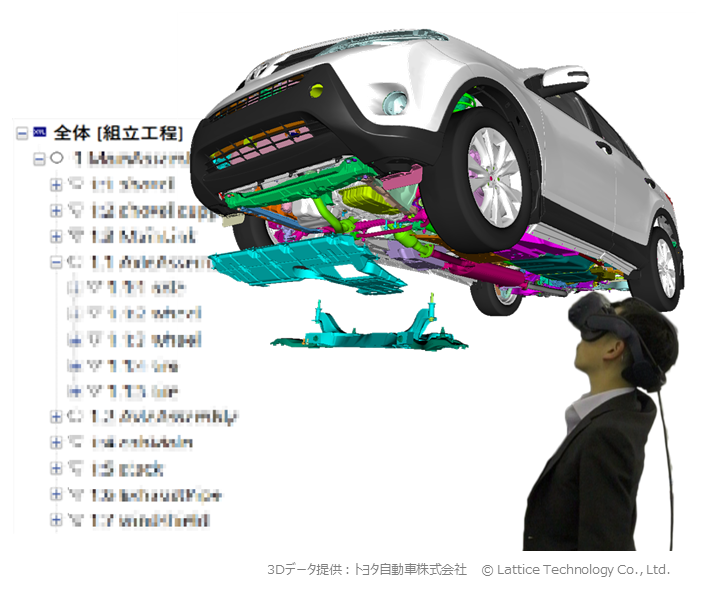

ものづくり情報を活用した VR 検証

XVL Studio で検討した工程情報を VR に継承できるので、形状+ものづくり情報を活用した VR 検証* を行うことが出来ます。
*工程アニメーションの再生

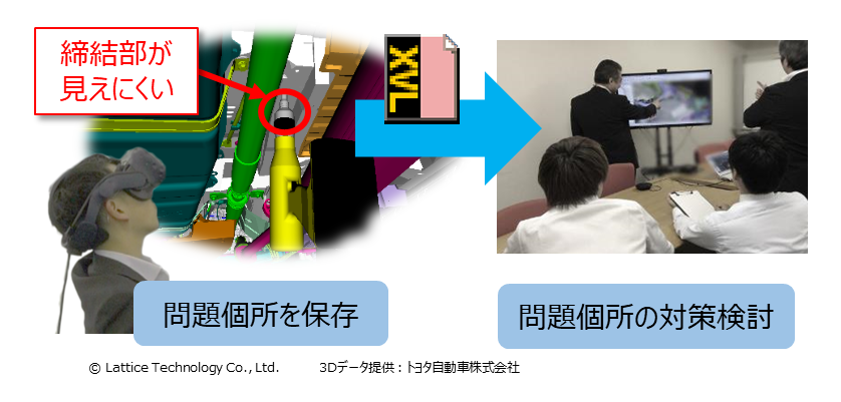

VR 検証の結果は XVL で共有

VR の検証結果は XVL ファイルに記録されるため、情報共有も XVL ファイルを展開するだけ。

受け取った関係部門、取引先は XVL Studio や無償 Viewer の XVL Player などを使い XVL ファイルに記録された VR 検証結果を確認できます。



XVL VR 活用例

XVL VR では、フル 3D モデルを利用した視認性検証・作業空間検証・姿勢検証を簡単に実施できます。

視認性検証

「ちゃんと見えてる?」

注目箇所がちゃんと見えているか、VR 装着者が実際に動きながらの目視で確認

作業空間検証

「工具入る?」

工具を入れる隙間が確保てきているか、VR コントローラーと 3D 工具を利用して様々な方向から確認

姿勢検証

「肩痛めない?」

作業工程の中で無理な姿勢にならないか、実際の作業姿勢を取りながら確認

主な機能

  • ウォークスルー
  • パート移動 / パート表示切り替え
  • 計測・断面
  • アニメーション
  • スナップショット
  • 複数人プレイ
  • 動的干渉チェック
  • 点群の表示
    (その他機能も順次追加)

動作環境


対応 XVL Studio グレード XVL Studio Standard、Pro、Hybrid のオプション*
対応 VR 機器 VIVE、VIVE Pro**
動作環境 VIVE READY PC で動作**

*XVL Studio Hybrid の詳細につきましては https://www.lattice.co.jp/products/lineup/xvl-studio/hybrid/ をご覧ください。3D モデルと点群の動的干渉チェックには XVL Studio Hybrid のみが対応しています。XVL Standard、 Pro は点群の表示のみ対応しています。XVL Studio の他グレードから Hybrid へのグレードアップにきましては XVL 製品の販売元までお問い合せください。
**対応機器と VIVE READY PC はお客様ご自身で用意いただく必要があります。VIVE READY PC の詳細は https://www.vive.com/jp/ready/ をご確認ください。グラフィックスカードは XVL 製品が対応しているものをご利用ください。詳細は、XVL 製品の販売元までお問合せください。

お知らせ

2020年秋リリースに向けて開発中の ”手” の機能をご紹介しています。

開発中の機能を見る

(サイト内ページにリンクします)

この製品が構成されている XVL ソリューション

設計XVL ソリューション

デザインレビュー

試作評価XVL ソリューション

組立検証

主な機能

  • ウォークスルー
  • パート移動 / パート表示切り替え
  • 計測・断面
  • アニメーション
  • スナップショット
  • 複数人プレイ
  • 動的干渉チェック
  • 点群の表示
    (その他機能も順次追加)

製品に関するご不明な点や資料請求など、お気軽にお問合せ下さい。
