XVL Studio シリーズ

XVL Studio Standard

組立工程を 3D で “ 見える化 ” する生産準備機能を搭載

製品概要

XVL Studio Standard は、XVL の 3D データを後工程で最大限に活用するための機能を搭載した生産準備ツールであり、基本機能に加えて、工程検証、設計変更機能などを標準搭載しています。

設計から展開された出図前の 3D 組図をもとに、組立順序や作業性を 3D で見ながら検討したり、指示書作りに必要な情報を組立順序と関連する 3D に紐づけたりと、XVL の展開に必須となるソフトウェアです。

XVL Studio Standard は XVL の一貫したデータ利用で工程検証後の 3D データを資産として活用する事ができます。

XVL Studio Standard

対象部門

設計、試作、生産技術、製造など

主な機能

♦ 組立順序の検証

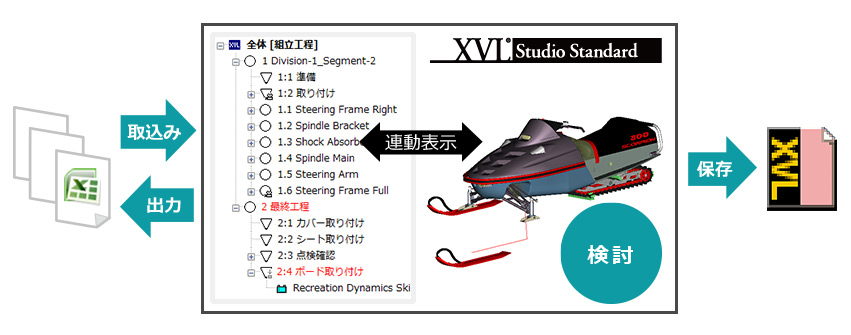

設計ツリーと製造ツリー/工程ツリー

XVL Studio Standard では、設計の E-BOM とは別に M-BOM を 3D データから作成できます。外部システムで管理されている製造部品表( M-BOM )があれば CSV ファイルでインポートしたり、別の XVL で定義した M-BOM のインポート/エクスポートもできます。さらに、M-BOM を表す製造ツリーと、組立順序を表す工程ツリーの 2 つの BOM も定義でき、これらはすべて XVL の 1 ファイルで管理されます。
※ サービスメンテナンス用の分解順序を表す分解ツリーとしても利用できます。

設計ツリーと製造ツリー/工程ツリー
設計ツリーと製造ツリー/工程ツリー

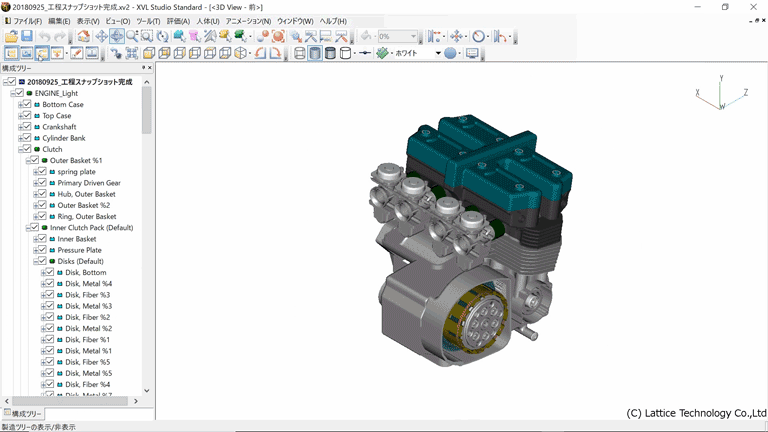

組立順序の検討

工程ツリーでは、3D データから組立順序を検討できます。これまでベテランの頭の中で検討していた工程を 3D で 「 見える化 」 できるととともに、部品と部品の組付けを動的に確認するなど、実機がない状況でもバーチャルモデルならではの組立順序検討ができます。

3D データを利用した組立順序の検討
3D データを利用した組立順序の検討

作業性の検証

定義した工程ツリーをもとに、各組立作業における作業目線や姿勢など、人の作業性を 3D の人体モデルを利用して検証できます。( 本機能はオプションとして提供しています。詳細は XVL Studio オプション ヒューマンオプション をご覧ください。 )

♦ 指示書作成支援

工程スナップショット

工程の検証結果や順序をもとに、作業指示や指示図を XVL に登録できます。指示注記の一括作成や、強調表示、角度指示図など、指示図作成に必要な機能を集約することで、効率的な指示書作成を可能にします。登録された情報は XVL 製品を利用して Excel * などの指示書として展開できます。
* Lattice3D Reporter、XVL Web Master、iXVL シリーズ、XVL Player、Lattice3D Reporter Viewer を利用することで、指示書の共有・閲覧ができます。

部品の強調表示
部品の協調表示
角度指示図の作成
角度指示図の作成

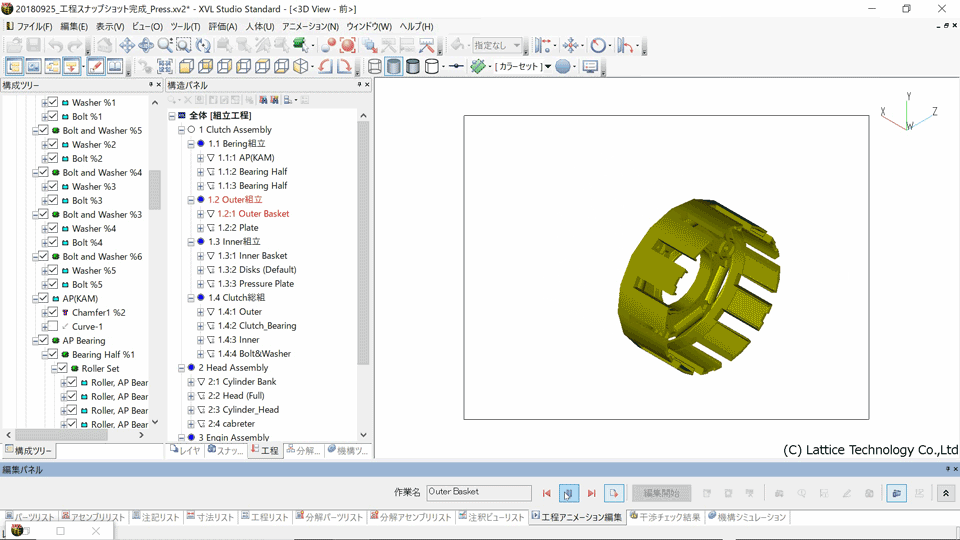

組立 3D アニメーション

完成した組立順に沿った 3D アニメーション * を簡単に生成できます。指示書の補足情報として、海外の生産工場など、文章やイメージでは伝えにくい複雑な指示も、3D のアニメーションで分かりやすく伝えることができます。
* 3D アニメーションの様子は動画ファイルにも出力できます。

工程ツリーから 組立 3D アニメーションを生成
工程ツリーから 組立 3D アニメーションを生成

設計変更への対応

設計変更の反映

設計変更が発生した 3D データの該当箇所だけを最新モデルへ置き換えることが出来ます。すでに工程検討や作業指示の編集を行っている場合は、検討・編集情報を保持したまま、設変箇所の検出と反映処理を行います。編集途中でも設計変更に対応できるので、設計段階から工程検討を開始するなど、フロントローディングを実現します。

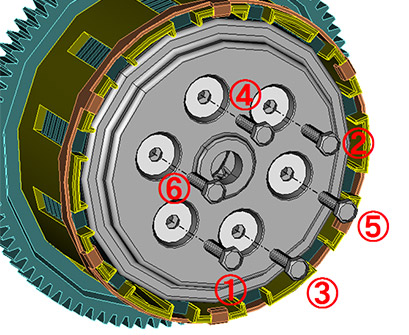

設計変更:前
設計変更:前

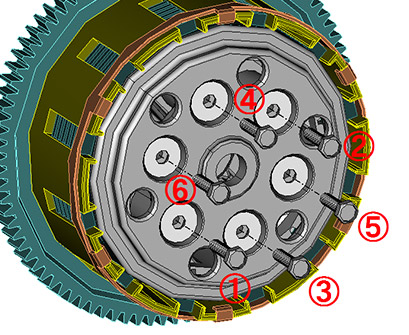

設計変更:後
設計変更:後

差分検出

設計変更前後の2つの3Dデータの形状を比較して、差分のある箇所をカラーマップで表示します。変更箇所をビジュアルに 「 見える化 」 することで、直感的に変更箇所を確認できます。( 本機能はオプションとして提供しています。詳細は XVL Studio オプション 差分検出オプション をご覧ください。 )
